杨盘忠详解黄龙山紫砂原矿

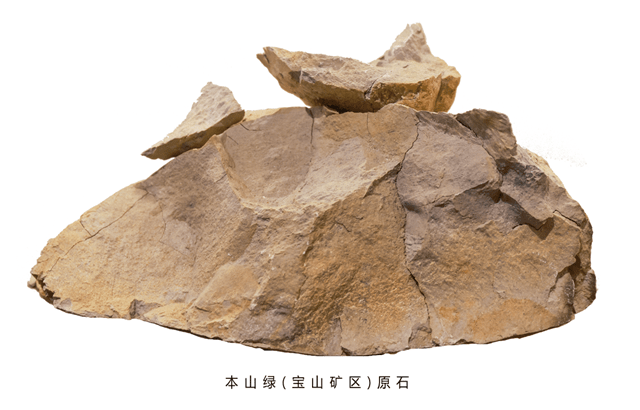

　　本山绿:(宝山矿区)位于黄龙山北侧矿区，外观呈淡绿色密块状。略坚硬、表面有锈色、熟泥比较细腻。可塑性较差、成型制作泥沙性较大，烧成温度约1190-1220℃左右。烧成后呈(冻梨皮色)，色泽效果极细腻丰富(收缩率7%左右)

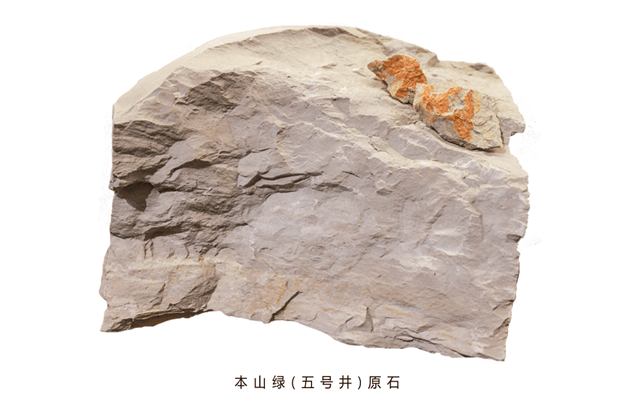

　　本山绿:(五号井)位于黄龙山东面北侧、外观呈暗黄绿色、暗紫红色，略坚硬、矿料上有氧化作用等因素形成的变色现象。熟泥可塑性一般，成型时较酥，制作时泥性重、烧成温度范围一般，约1200-1230℃左右，收缩率6%左右，烧成后呈黄色、色泽效果比较丰富。

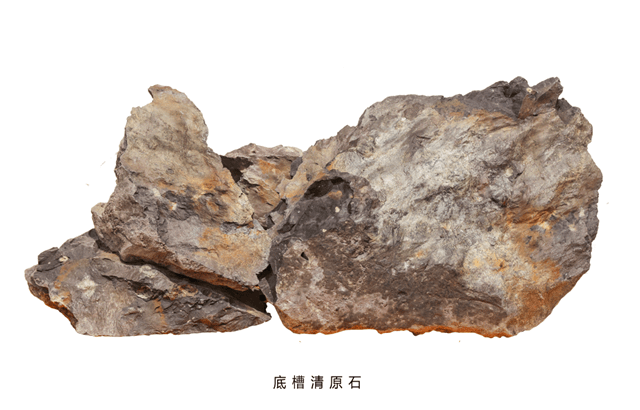

　　底槽清:(大水潭矿区)和天青泥同矿区产出、处于紫泥底层位置表面有白色条纹及黄色斑点、白色云母碎岩含量丰富，青绿豆斑状较大(俗称"鸡眼""猫眼”)材质坚硬如石、致密度极好、熟泥成型略有酥性，可塑一般、窑温1180一1230℃左右，收缩率8%左右。

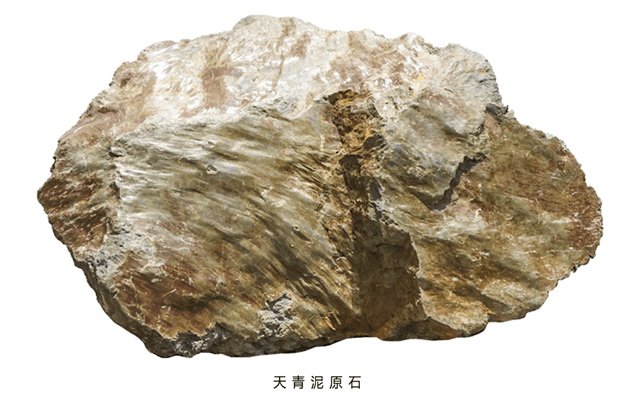

　　天青泥:对产于蠡墅北侧向西几百米处。矿料外观质地均匀细腻、油性足、白色云母碎片含量极少，表面呈贝壳纹理状(烧成后白点状颗粒较多)细密坚润矿料重如铁石，可塑性良好、烧成温度范围较宽一般烧成1180~1250°左右，吸缩率8%~10%左右含铁量较高，烧成后呈黯 肝色窑温达到1255°左右胎面呈现青灰色、青褐色，紫黑色泽纯正光润，细腻而丰富，所以它被视为紫砂中顶级材质。

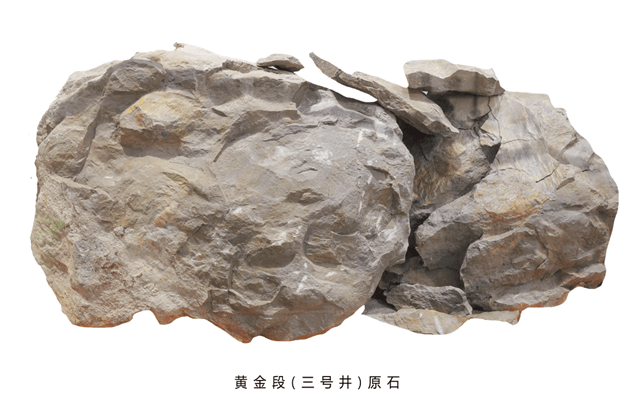

　　段泥黄金段:位于黄龙山东西南侧，离五号井主井口南 约50米处， 蕴藏于绿泥和紫泥的甲泥层中的共生矿土，共生矿是自然形成的而且泥料基本一致，外观呈浅青微泛黄色，熟泥可塑性较好、制作时沙质感强。烧制温度范围较宽，一般约1190-1230℃、烧成呈浅黄色、经一定高温呈微泛青色调。

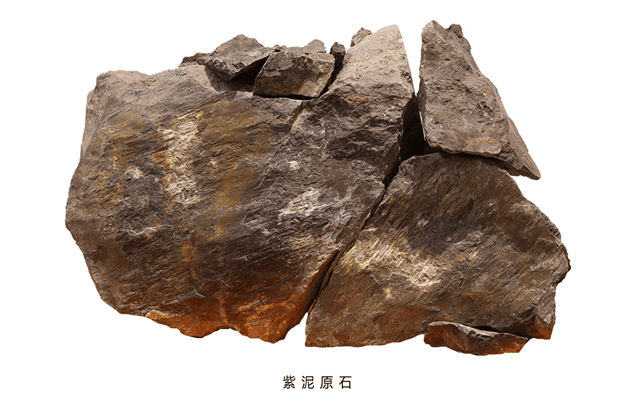

　　紫泥:产于黄龙山四号矿井，为较常见之典型紫砂泥;良者寡，而劣者多，呈紫棕色，玩家慣呼其为“黑紫泥”，为市场最广泛接受的泥料之一。矿脉里铁质成份较高泥料内所含颗粒较大，结构疏松，器身明显成双气孔结构，空气对流顺畅气孔对流较好;泥色成熟稳重、端庄肃穆。作品大小皆宜，呈棕紫色调，能安定心灵，亲和力甚佳。

　　芒果玉段(大水潭矿区)位于黄龙山东南面的山脚处蕴藏黄石石英层下夹层中，此矿料表面微呈铁锈色，质坚如石，含有较多的白色云母碎片，熟泥可塑性一般，成型时砂感强。收缩率6%左右，烧成后呈芒果肉色，砂质丰富，透气性极佳，十分喜人。

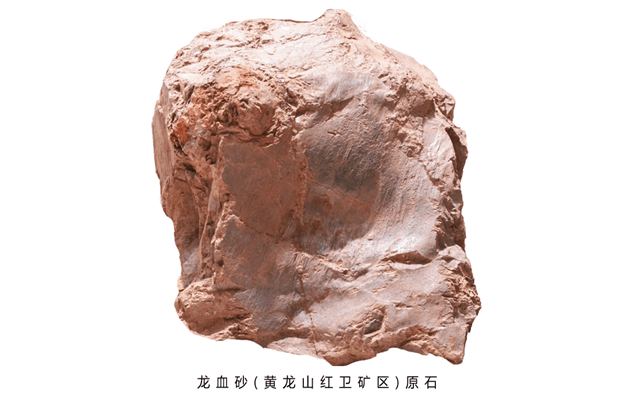

　　龙血砂位于黄龙山向西五百米处，2007年在红卫矿区甲泥矿层中发现，外观呈暗红色，熟泥可塑性一般，成型时砂性极大，成型难度大，烧成范围较宽，一般烧成1160-1220℃左右，烧成后呈褐红色调，透气性极强，油性足，颗粒感温润细腻。

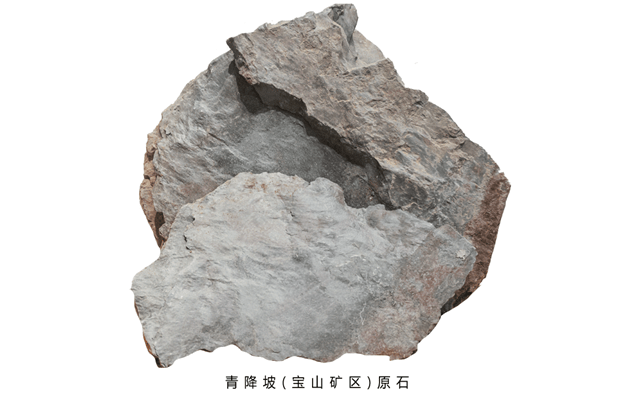

　　青降坡: 位于黄龙山北侧，在修建黄龙山休闲广场时产出，矿料外观呈青绿色致密块状、易碎不坚硬，表面有与降坡红泥贴层而形成的紫红色斑纹状。烧成后会对胎质带来微泛红的色调。熟泥可塑性一般，成型时较酥、制作时带有泥沙性、烧制范围较宽，1180-1230℃左右，收缩率8%左右、不同温度烧成后呈黄色、暗黄、暗青红等色调、油性大，胎质颗粒质感较好。

　　七彩桂花 蕴藏在黄龙山井下20米处，黄石石英岩石缝层中，外观微呈现紫红黄绿青，矿层等共生矿，十分稀少，熟泥成型酥性较重，成型时砂粒感较强，收缩率8%左右，烧成后呈桂花金黄色调、表面颗粒色彩斑斓，效果细致动人。窑温1210-1250℃左右。

责任编辑：刘娜
